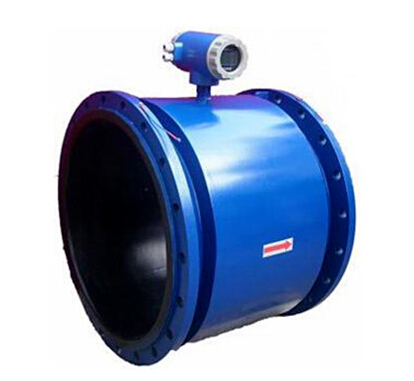

電磁流量計的傳感器檢查與故障排查

電磁流量計的安裝檢測必不可少的一個部分就是電磁流量計的傳感器檢測，這是影響測量結果傳輸?shù)闹匾M件，一定要做好維護保養工作，那么電磁流量計傳感器出現問題，該如何進行檢測問題和故障排查呢？下面就由易辰為大家提供技術幫助：

電磁流量計傳感器檢查

測試設備：500MΩ絕緣電阻測試儀一臺，萬用表一只。

測試步驟：

（1）在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大至相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。

（2） 在襯里干燥情況下，用MΩ表測A-C、B-C之間的絕緣電阻（應大于200MΩ）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若絕緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。

（3） 用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。

（4） 檢查X、Y與C之間的絕緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈絕緣性下降將導致測量誤差增大、儀表輸出信號不穩定。

（5） 如判定傳感器有故障，請與電磁流量計生產廠家聯系，一般現場無法解決，需到廠家維修。

故障查找

流量計開始投運或正常投運一段時間后發現儀表工作不正常，應首先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。

轉換器檢查

如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與電磁流量計生產廠家聯系，廠家一般會采取更換線路板的方式解決。

以上就是電磁流量計傳感器的檢測和故障排查，了解更多電磁流量計傳感器的工作原來和技術手冊，能夠有效的提高工作效率，遇到故障及時解決，也能節省不少維護維修費用，是技術人員必備知識，有過有更多關于電磁流量計的問題歡迎咨詢易辰，為大家提供給最完善的服務。
