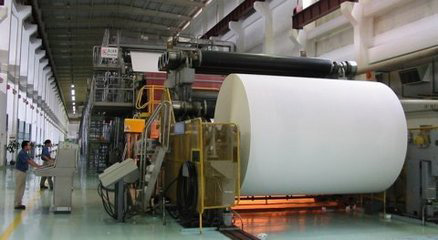

造紙行業選用電磁流量計
電磁流量計的工作原理為:通過磁場的導體會產生電勢,電勢的大小和通過導體通過磁場的速度相關。同樣在導電流體通過磁場時也會在流體中形成電勢,在磁場強度和管道截面積一定的前提下,通過電極檢測流體所帶的電勢即可獲得流量。
由此可知:電磁流量計的管壁必須絕緣,否則流體中的電流會被短路,而無法測量。同時被測介質必須導電,否則形成不了被測電流。
當電磁流量計的流量方向設為雙向時,累積流量應該怎么計算?
帶有雙向計量功能的電磁流量計,累積流量具有:正向累積流量(+值)、反向累積流量(-值)和凈累計流量(正反向累積流量的代數和),你可以根據實際需要查看。
電磁流量計的接地環是不是必須有?有什么作用?
作用
接地環通過接地電極直接與介質接觸,再通過接地環與儀表法蘭接地,以達到與地等電位,以消除干擾。
接地環使用
往往在某些場合便不適合加接地環,比如在測強腐蝕介質的時候,往往管道會用PVC或者襯四氟的電極選擇的是貴重金屬,尤其對大口徑來說,那就不可能配接地環了,成本太高了。這種情況下一般選擇三電極,其中兩個電極是測量用的另外一個是接地用的。
電磁流量計的流量怎么計算?
電磁流量計是運用法拉弟酚水感應定律原理,即導電物體在磁場中作切割磁電線運動時,
導體中產生感應電動勢。其感應電動勢E為:
E=KBdV
流量Q為: Q=3600×V×S
式中:K—儀表系數
B—磁感應強度(T)
d—電極間距
V—流體平均流速(m/s)
S—導管內截面積(m2)
電磁流量計應使用多長時間后校驗?
依據JJG 198-1994速度式流量計檢定規程,準確度為0.1、0.2、0.5的電磁流量計檢定周期是1年;準確度低于0.5的是2年。
