電磁流量計的接線規則以及要點
智能電磁流量計接線是有技術要求和規則的，不可隨意進行安裝接線，如果出現失誤會導致無法精確測量和無法正確輸出數據，所以用戶一定要按照正確的方法對電磁流量計進行安裝。
1、方表端子接線與標示(分體型)
2、方表信號線的處置與標示
3、圓表端子接線與標示(一體型)
圓表各接線端子標示含義如下：
I+：流量電流輸出 COM：報警輸出地
COM：電流輸出地 FUSE：輸入電源保險絲
P+：雙向流量頻率(脈沖)輸出 T1+：通訊輸入
COM：頻率(脈沖)輸出地 T2-：通訊輸入
Al：下限報警輸出 L1：220V(24V)電源輸入
Ah：上限報警輸出 L2：220V(/24V)電源輸入

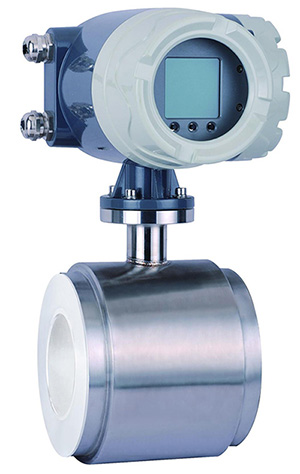

電磁流量計
4、圓表信號線的處置與標示
注：智能電磁流量計銜接電纜盡可能短，不要將多余的電纜卷在一同。
銜接電纜不能與其他電纜線，如變壓器、電動機及其它力電纜裝一同，其間隔至少大于1m。
銜接電纜不能在中途斷開或短路也不能改動訂貨請求長度。
電纜布線應盡量防止干擾源
