插入式污水流量計的構成及應用

VNLD型插入式污水流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。

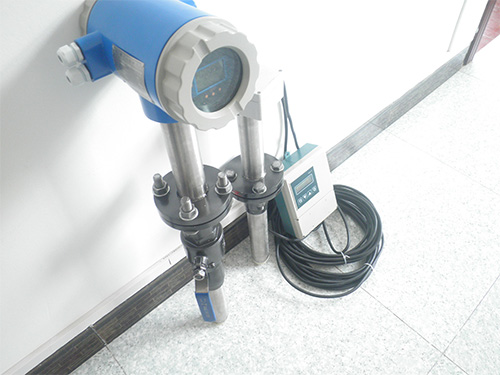

插入式污水流量計主要由測量頭(或測量管)、勵磁系統、插入桿、接線盒、安裝底座、密封定位機構等組成。

測量頭(或測量管)：測量頭(側量管)處于管道被測流流速質點處，用來檢測該點的流速。測量頭(或測量管)由絕緣材料制成的端頭或者導管，在其上裝有一對電極。除電極端頭或測量管內壁外，其它部分與被測流體絕緣狀態。

勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。

插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內。勵磁引線和電極引線通過插入桿與被測介質密封并連接到接線盒中。插入桿上焊有方向指標標，用以在安裝時保證工作磁場、流速和電極連線三者互相垂直，符合法拉第電磁感應定律的要求。

接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。

安裝底座 ：安裝底座是焊接在被測管道上，用來與安裝球閥連接，插入污水流量計傳感器的部分。

密封機構： 由不銹鋼材料制成的壓緊螺紋座、壓緊螺母、橡膠墊圈和定位螺釘?shù)冉M成。用以密封插入污水傳感器，使之能免承受一定的工作壓力。

VNLD型插入式電池供電污水流量計是專為水工業設計，滿足城市供水及水資源管理系統（RTU），提供信息管理服務，確保準確的水費計算，廣泛應用于現場無電源供應場所，如：城市供水、污水處理、水利工程等水資源管理行業。
